静的精度、動的精度ともにサブミクロンを達成
-
伝統の技「きさげ」による機械づくりで長期間安定した高精度を実現
FEATURE
特長
Φ0.03ワイヤをタクトタイム3分以内で高確率供給

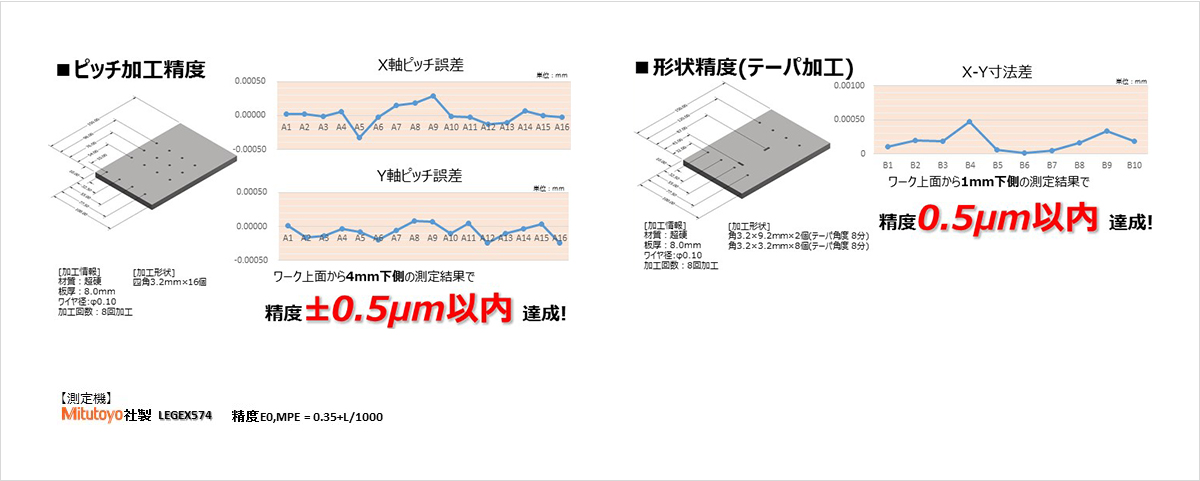

ピッチ精度±0.5μm、形状精度0.5μmを実現!!
サンプル

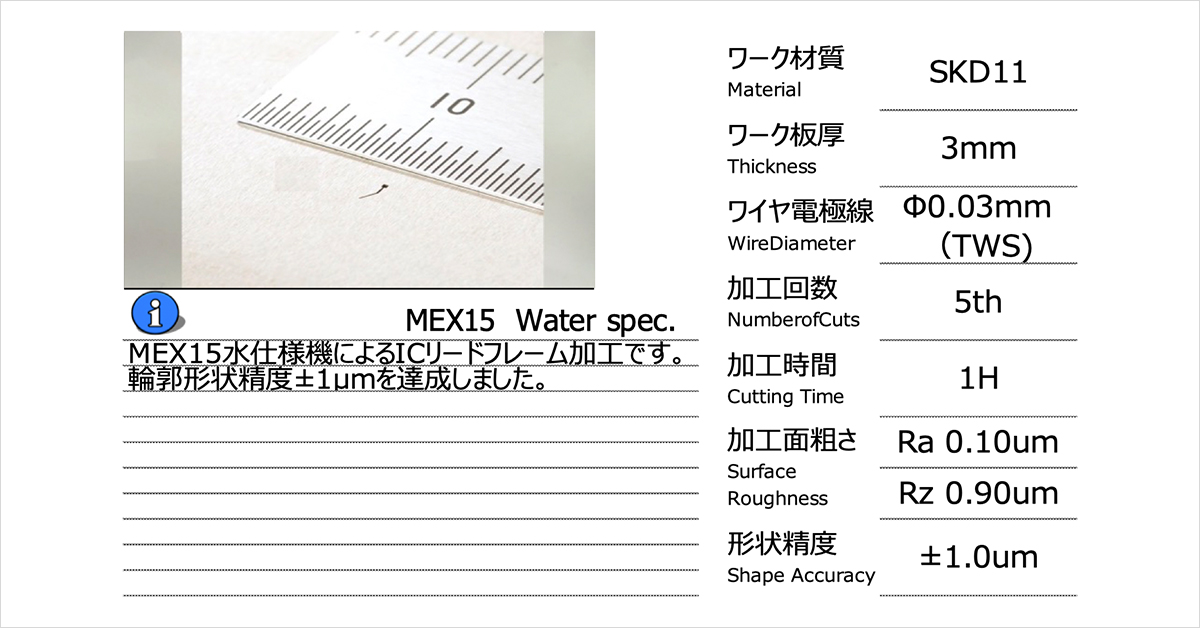

- リードフレーム

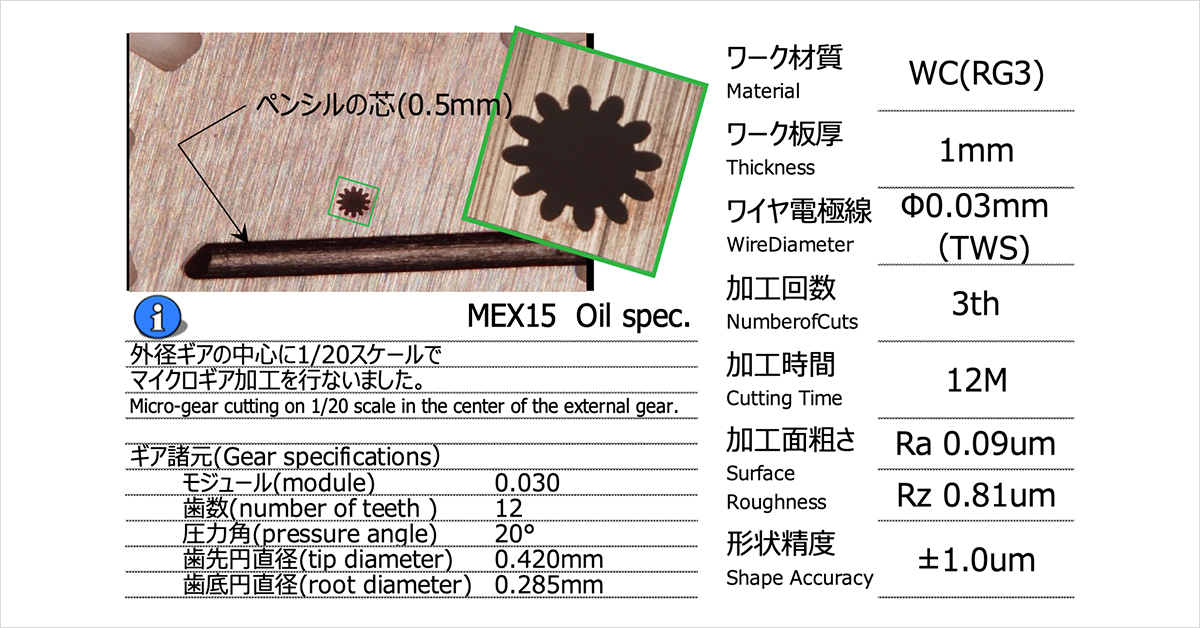

- 微細ギア

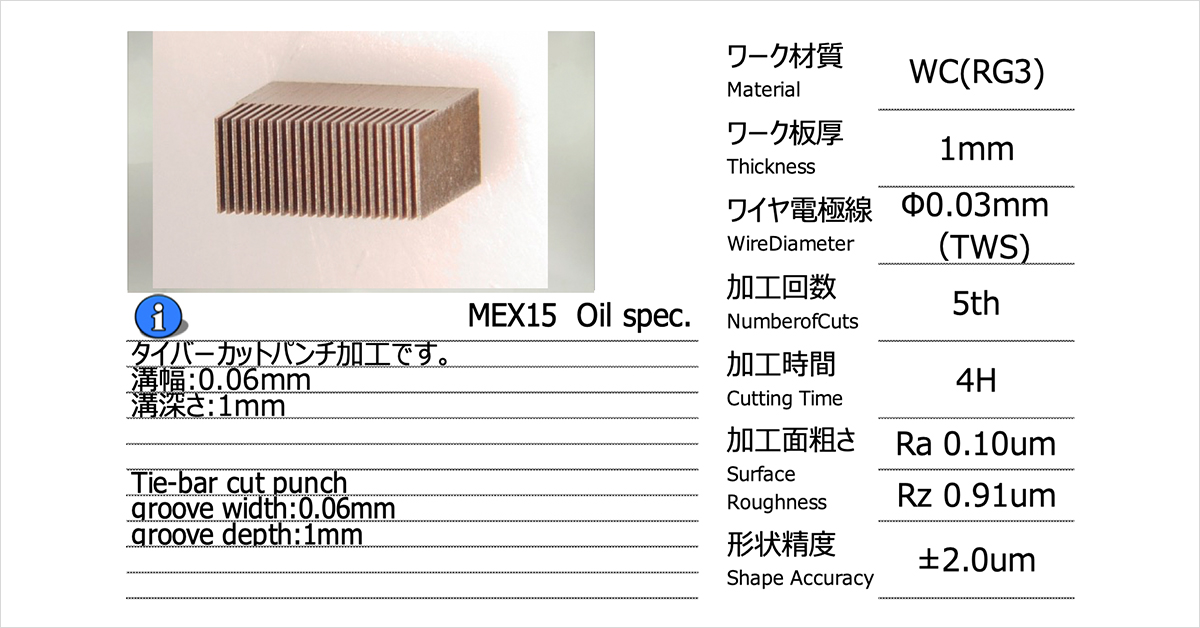

- タイバーカットパンチ
SPECIFICATION
仕様
MEX15仕様
| 工作物最大寸法 W×D×H | 180×165×60mm ※工作物最大質量を超えないこと |
|---|---|
| 工作物最大質量 | 12kg ※治具等質量を含む |
| 各軸移動量 X×Y×Z | 150×150×120 mm |
| 使用ワイヤ電極径 | φ0.03～φ0.15mm |
| 自動ワイヤ供給装置 | AWF-5 標準装備 |
| U-V軸移動量 U×V | ±20x±20mm |
| 最大テーパ角度 | ±10°/板厚60mm |
| 外形寸法 W×D×H | 2,205×2,325×1,920mm |
| 質量 | 3,250kg |
