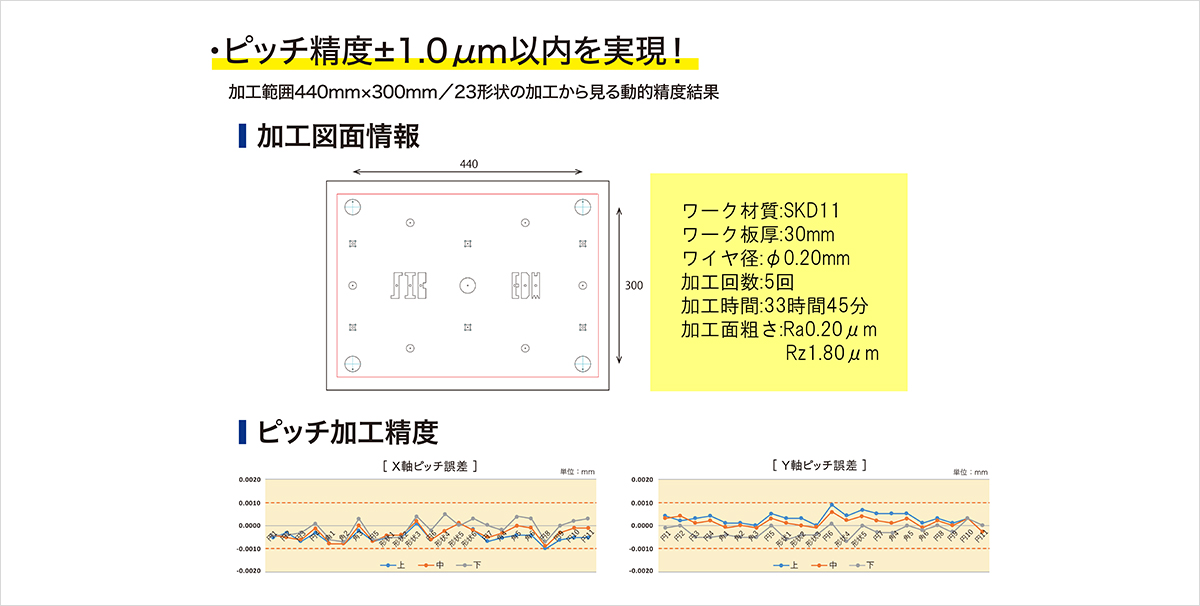

３枚プレートによる±1μmのピッチ加工精度
-
全機種に21.5インチ大画面マルチタッチパネルのSmartNCを搭載しスマートフォン感覚の操作環境を実現
FEATURE
特長
最新鋭技術を取り入れ開発した新型加工電源を全シリーズに搭載
特長１
新電源により加工性能と省エネが実現

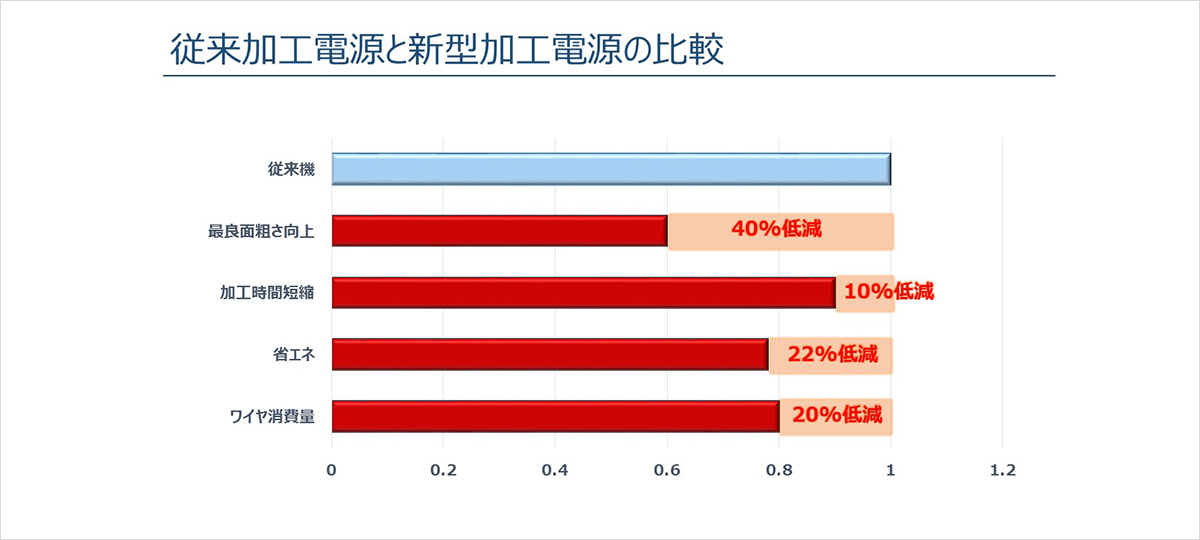

- （１）加工時間短縮
- 仕上げ加工電源の向上によりΦ0.20 SKD11 T=50mm 7th加工で10%の加工時間短縮を実現
- （２）線跡低減
- レーザ顕微鏡での比較データで線跡の抑制を実現
- （３）省エネ
- 最新回路技術及び半導体の採用により、消費電力を最大22%削減
- （４）ワイヤ消費量削減
- 給電効率を上げることでワイヤ電極送り速度を低減し、ワイヤ消費量を最大20%削減

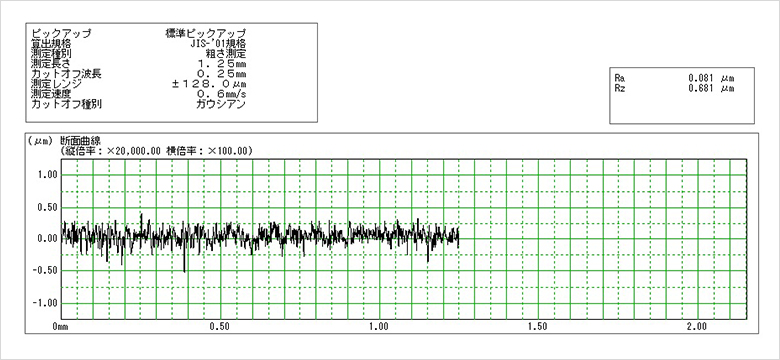

仕上げ加工電源の改良により最良面粗さが向上
-
ワーク材質：SKD11
ワーク板厚：60mm
ワイヤ：Φ0.2/BS
加工回数：9回
面粗さ：Rz0.6μm/Ra0.08μm
特長２

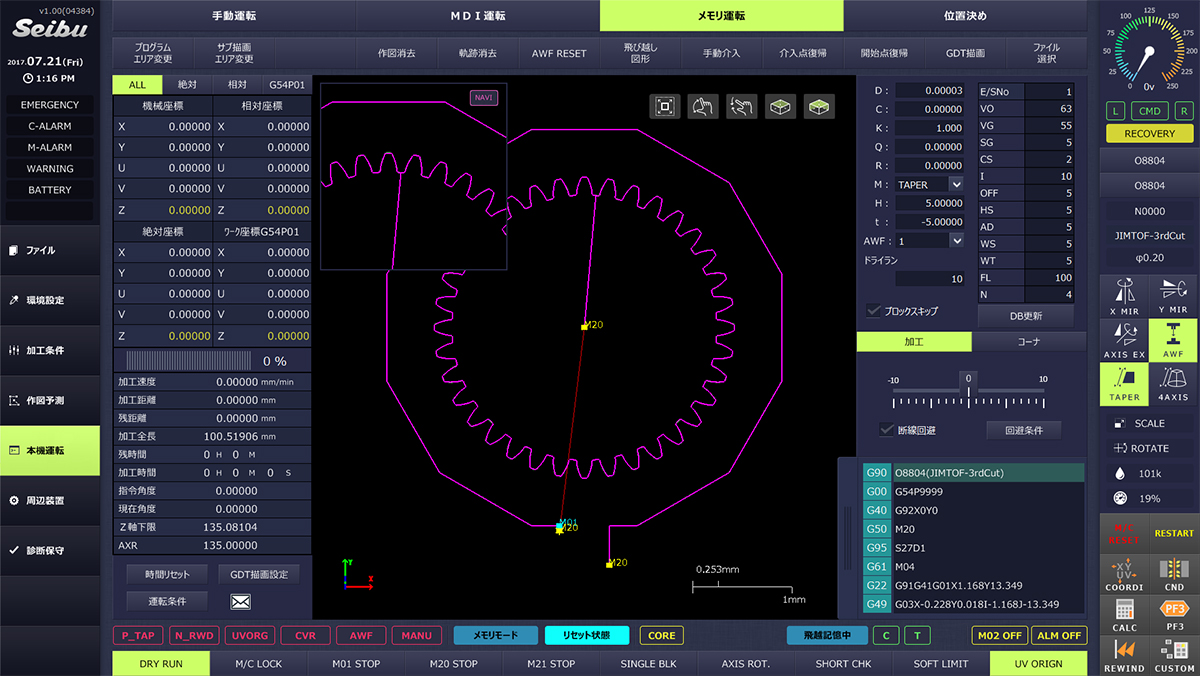

全機種に21.5インチ大画面マルチタッチパネルのSmartNCを搭載しスマート
フォン感覚の操作環境を実現。
画面操作は、加工までの一連の操作順にメニューを配置し、使いやすさを追求しました。
加工中の進捗状況をグラフィックと数値情報でリアルタイムで確認できます。

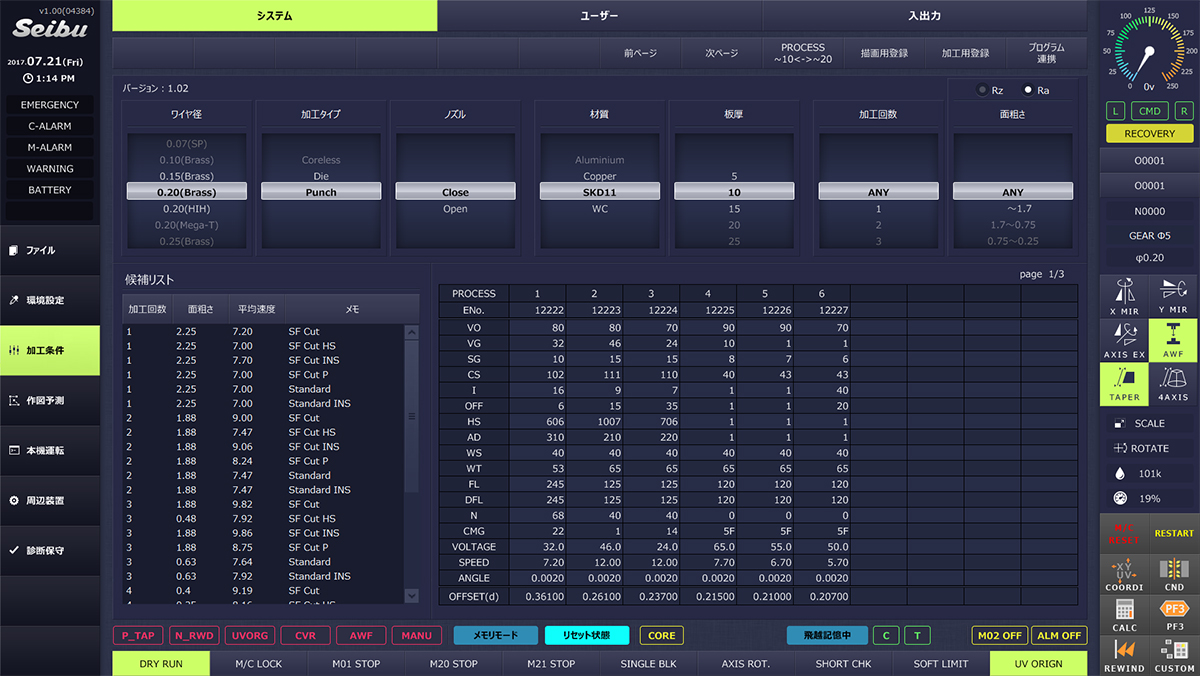

加工条件検索は加工内容に応じた最適な条件をデータベースよりスピーディに設定可能。
テーパ調整機能により、テーパ加工精度が向上
-
テーパ加工の精度向上のため、テスト加工の結果からテーパ諸元を再計算し、角度と寸法精度を同時補正
＜補正前＞
寸法誤差±0.010mm
角度誤差±0.050°
＜補正後＞
寸法誤差±0.005mm
角度誤差±0.007°

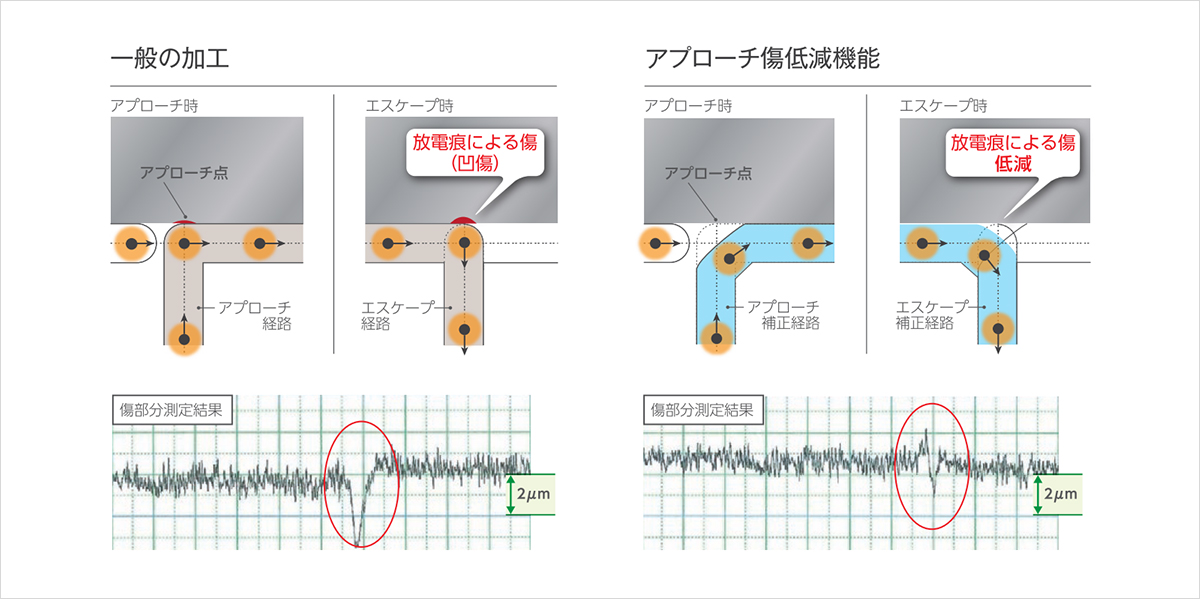

アプローチ傷低減機能でダイ加工における傷（食い込み）を低減することが可能
SPECIFICATION
仕様

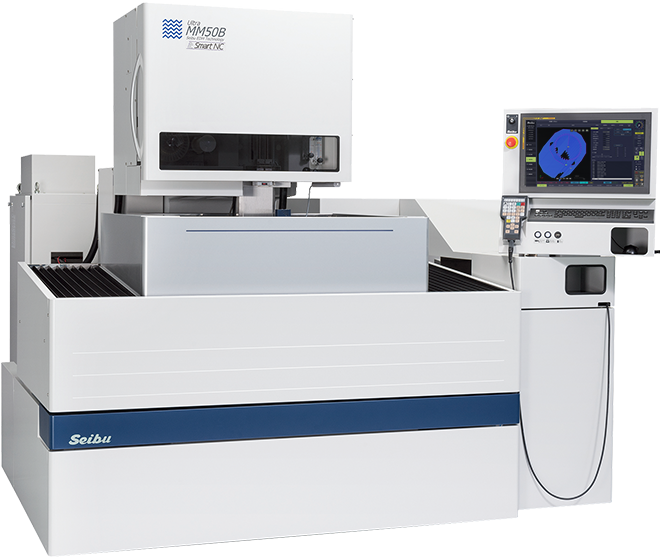

UltraMM50B仕様
| 工作物最大寸法 W×D×H | 800×650×200mm |
|---|---|
| 工作物最大質量 | 800kg |
| 各軸移動量 X×Y×Z | 500×350×260mm |
| 使用ワイヤ電極径 | φ0.05～φ0.3mm φ0.20mmが標準 |
| 自動ワイヤ供給装置 | AWF-4 標準装備 |
| U-V軸移動量 U×V | ±60x±60mm |
| 最大テーパ角度 | ±10°/板厚250mm(±45°/板厚40mm:オプション) |
| 外形寸法 W×D×H | 1,875×1,930×2,050mm |
| 質量 | 3,400kg |
*200~250mmワークについてはフラッシング加工となります。
