高精密ワイヤ放電加工機

SuperMM80B

シリーズ最大の加工エリア(X800mm、Y600mm)において驚異的なピッチ加工精度±1μmを実現
大型化、高精度化の要求が加速する金型加工に対応します

VIDEO

紹介ビデオ

自動無人運転に欠かせない高確率の自動供給装置

FEATURE

特長

大型プレート加工に特化したシリーズ最大の加工エリアを持つ高精密ワイヤ放電加工機
SuperMM80Bを新たにラインアップに追加

大型金型プレートを想定したワークにおいてピッチ加工精度±1μm(上中下寸法差含む)を実現

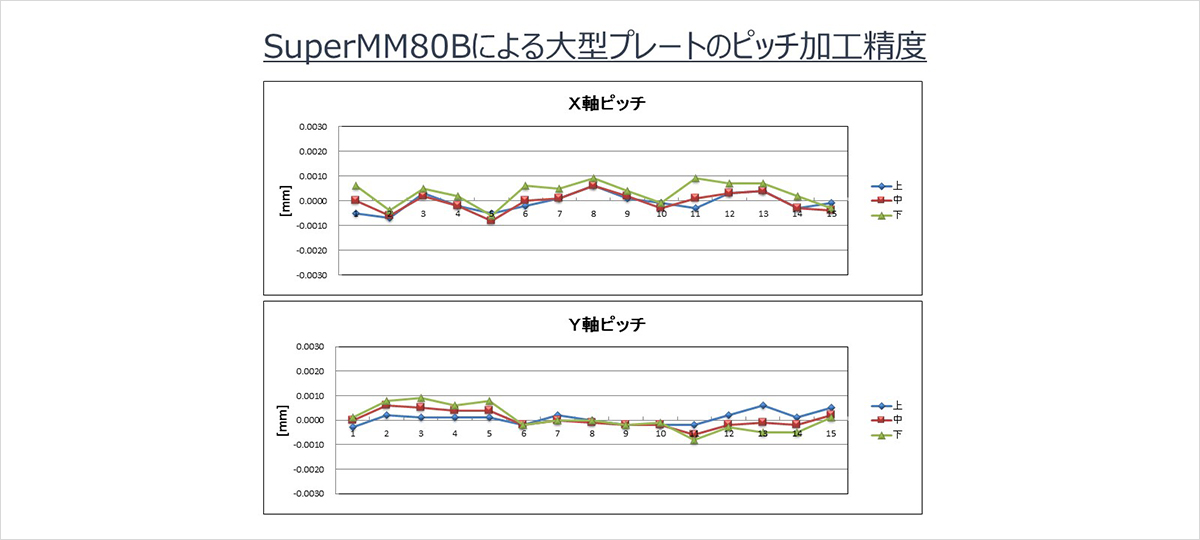

SuperMM80Bによる大型プレートのピッチ加工精度

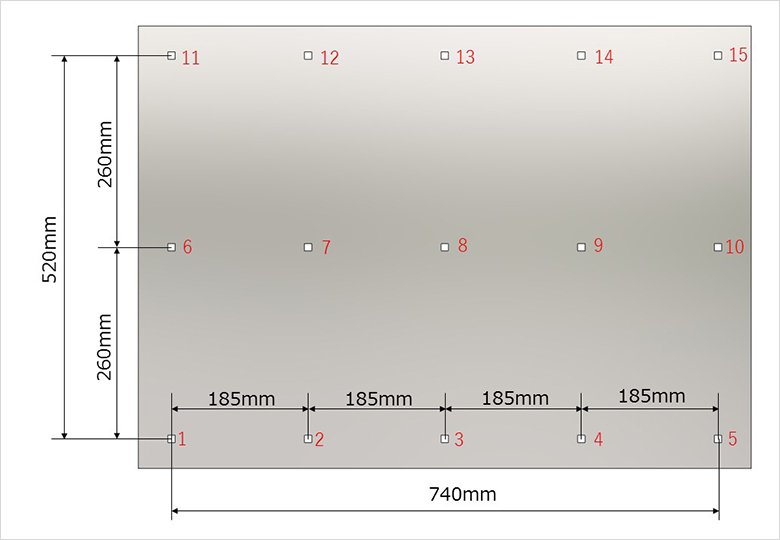

SuperMM80Bによる大型プレートのピッチ加工精度
ワークサイズ:830×600×25(mm)
最大ピッチ距離:X740mm Y520mm
ワーク材質:SKD11
加工箇所:10mm角を15箇所
加工回数:5回
ワイヤ径:Φ0.2mm

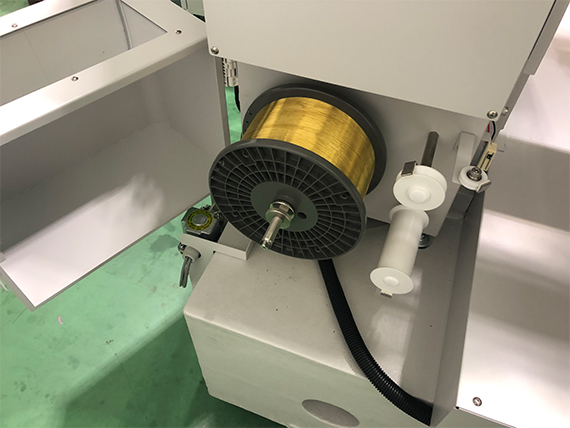

長時間加工に対応した20kg巻を本機内蔵型とし標準装備

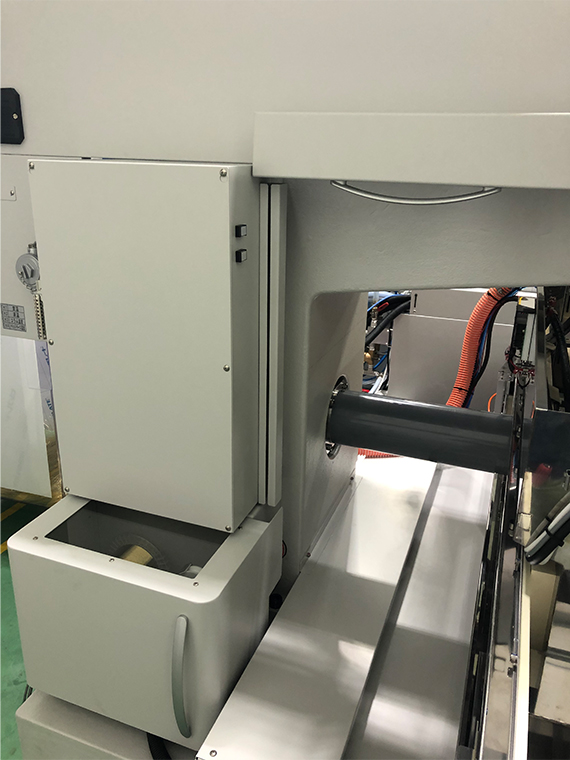

長時間加工に対応した20kg巻を本機内蔵型とし標準装備
長時間加工に対応した20kg巻を本機内蔵型とし標準装備

標準仕様で20kg巻ワイヤボビン対応としたことで、加工箇所の多い大型プレートの長時間加工が可能となり生産性向上が実現します。
さらに高確率の自動ワイヤ供給装置との組み合わせで、ノンストップ生産に貢献します。
5kg巻、10kg巻ワイヤボビンも装着可能です。

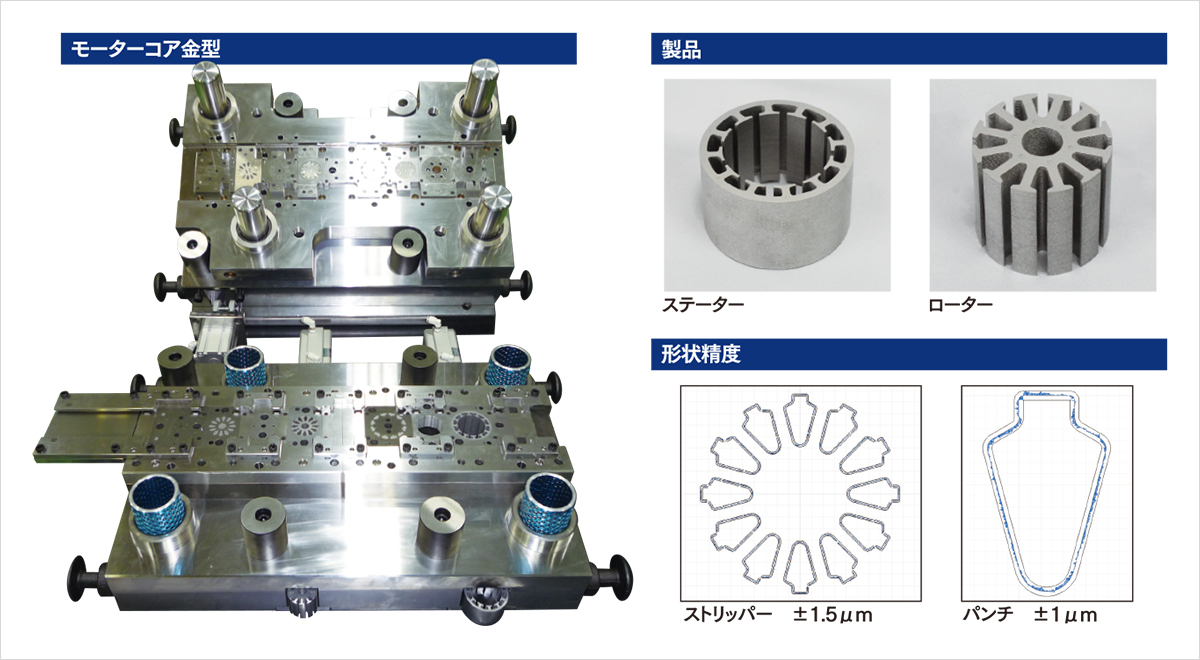

高精密が要求されるモータコア金型製作に威力を発揮

高精密が要求されるモータコア金型製作に威力を発揮

SPECIFICATION

仕様

SuperMM80B仕様

工作物最大寸法 W×D×H 1,000×800×150mm
工作物最大質量 500kg
各軸移動量 X×Y×Z 800×600×280mm
使用ワイヤ電極径 φ0.1~φ0.3mm φ0.2mmが標準
自動ワイヤ供給装置 AWF-4 標準装備
U-V軸移動量 U×V ±60x±60mm
最大テーパ角度 ±10°/板厚150mm(±45°/板厚40mm:オプション)
外形寸法 W×D×H 2,380×2,400×2,155mm
質量 6,400kg
