放電機械加工サンプル

組み合わせ加工

素材:SKD11
板厚:200mm
使用ワイヤ径:BS φ0.25
加工回数:4回加工
加工時間:21時間
面粗さ:Rz4.41μm
加工機械:M50HP

加工サンプル

画像を拡大表示

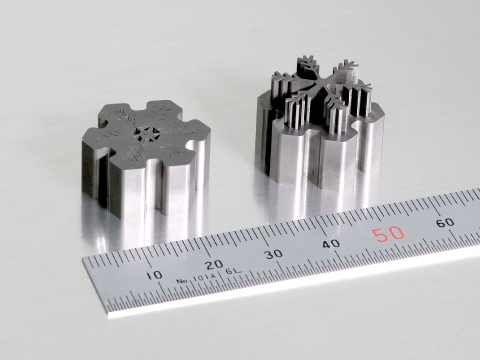

板厚200mmでの
厚物組み合わせ加工

組み合わせ加工

素材:WC(RG)
板厚:10mm
使用ワイヤ径:BS φ0.05
加工回数:8回加工
加工時間:38時間
面粗さ:Rz0.50μm
加工機械:M25LP

加工サンプル

画像を拡大表示

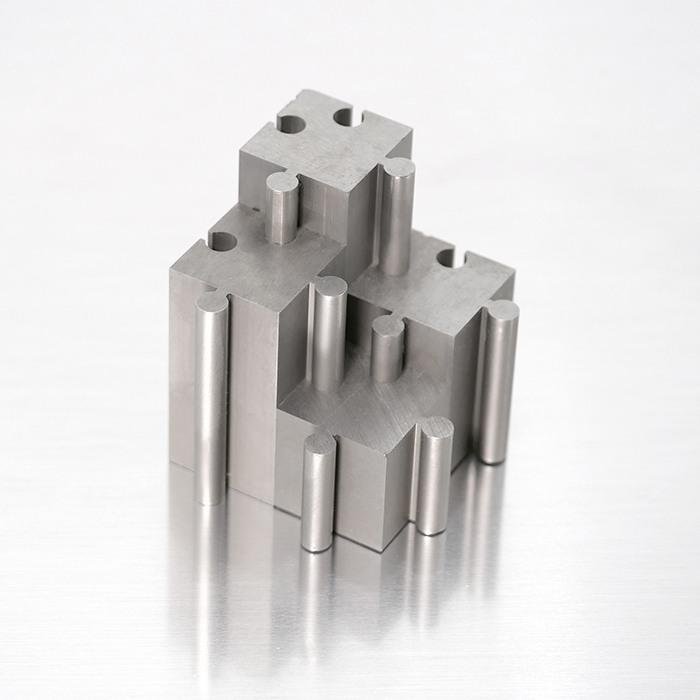

形状全体にセレーション加工を
施しています

形状最良面加工

素材:WC(RG3)
板厚:20mm
使用ワイヤ径:BS φ0.2
加工回数:7回加工
面粗さ:Rz0.54μm
加工機械:MM35UP

形状最良面加工

画像を拡大表示

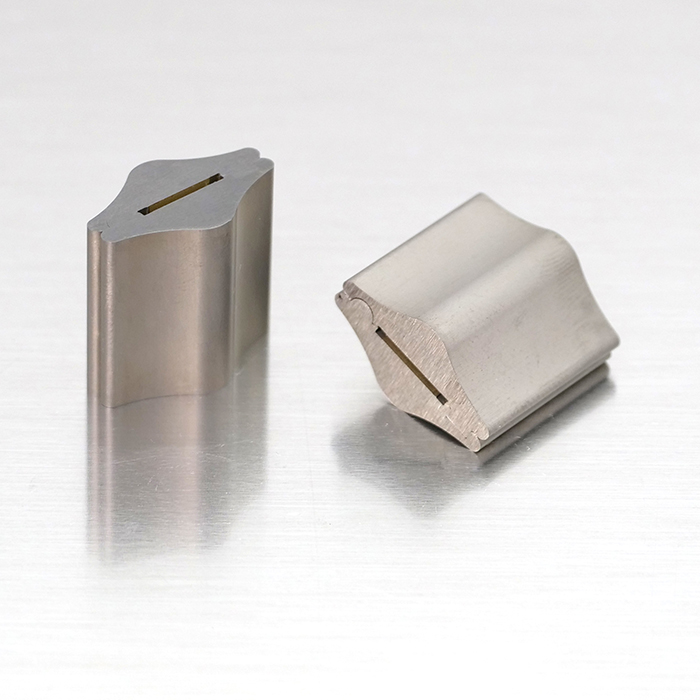

超硬最良面での形状加工

組み合わせ加工

素材:SKD11
板厚:60mm
使用ワイヤ径:BS φ0.2
加工回数:5回加工
面粗さ:Rz1.8μm
加工機械:MM50UP

組み合わせ加工

画像を拡大表示

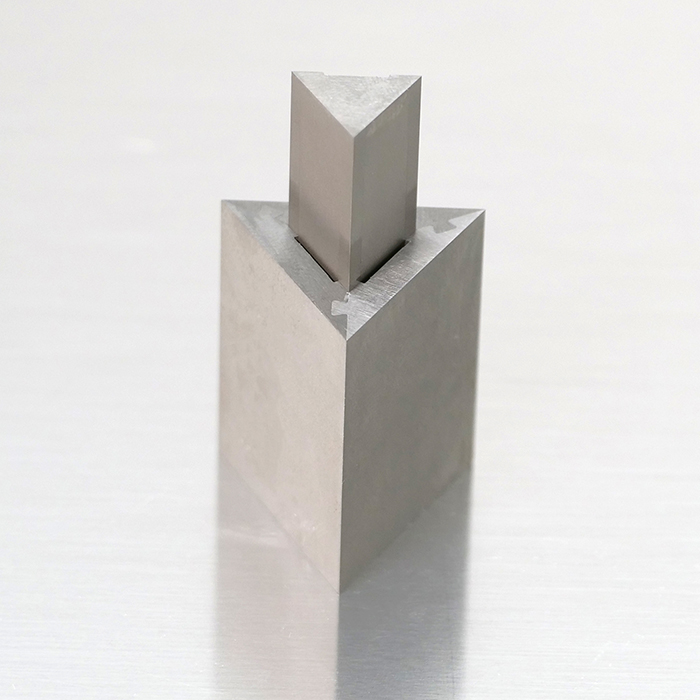

シャープエッジの
組み合わせ加工

組み合わせ加工

素材:SKD11
板厚:20~50mm
使用ワイヤ径:BSφ0.2
加工回数:5回加工
面粗さ:Rz1.6μm
加工機械:M50HP

組み合わせ加工

画像を拡大表示

板厚20~50mmの
組み合わせ加工

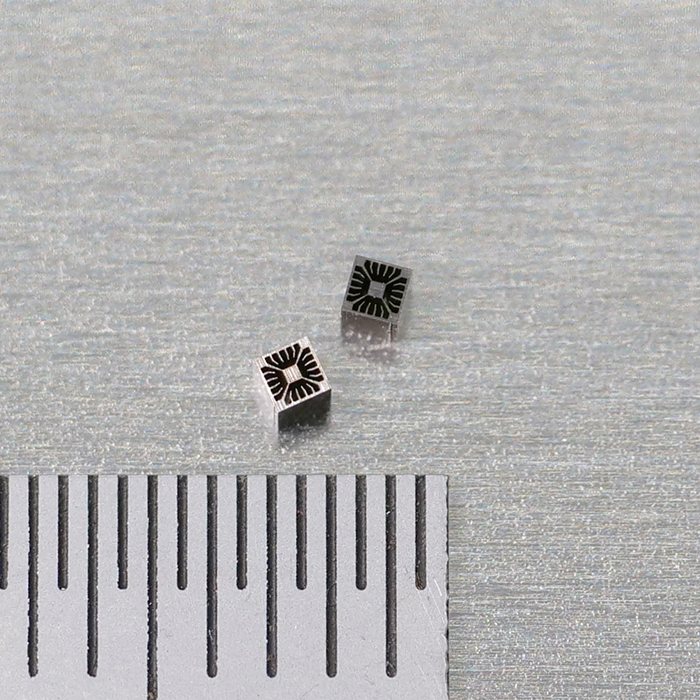

コアレス加工

素材:WC(RG3)
板厚:1mm
使用ワイヤ径:TWS φ0.03
加工回数:4回加工
面粗さ:Rz0.64μm
加工機械:MEX15

コアレス加工

1mm角の中に微細形状を加工
最小スリット幅は0.054mm

超硬腐食対策回路(ELコーティング)加工

素材 : WC(D60)
板厚 : 45mm
使用ワイヤ径 : BS φ0.2
加工回数 : 7回加工
加工時間 : 5.1時間
面粗さ : Rz1.0μm
加工機械:M50HP

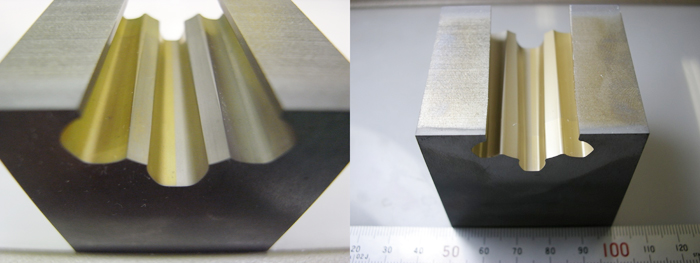

超硬腐食対策回路(ELコーティング)加工

超硬腐食対策回路
(ELコーティング)を使用した加工事例。
コーティングされた面
(腐食対策有)とされてない面
(腐食対策無)の比較

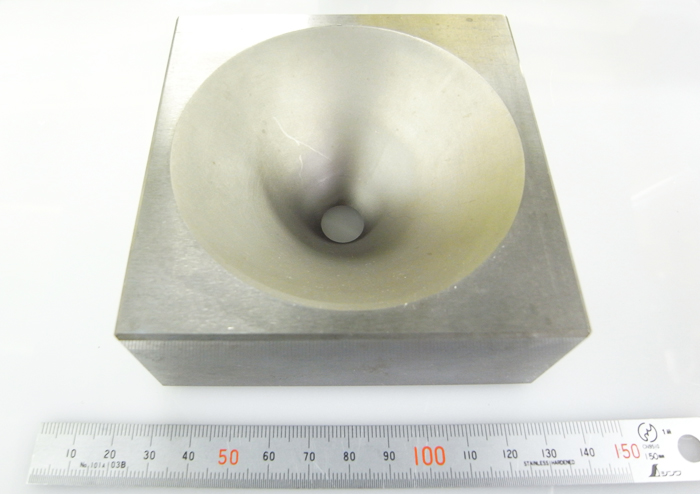

45度テーパ加工

素材 : SKD11
板厚 : 40mm
使用ワイヤ径 :
MEGACUT φ0.2
加工回数 : 3回加工
加工時間 : 5時間
面粗さ : Rz4.5μm
加工機械:M50HP

45度テーパ加工

大テーパ(オプション)45度の
加工事例
