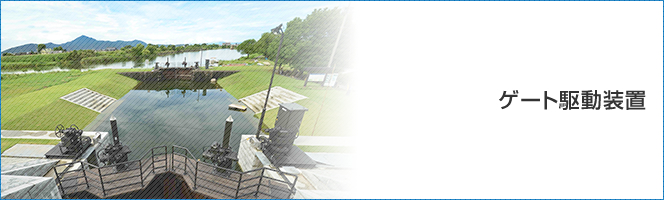

ゲート駆動装置

予測のつかない自然災害に備えた対策は万全ですか。Seibuは確かな安全を自然災害から守るためにご提案いたします。

Seibuでは全ての電動製品に高信頼性の各種制御機器を搭載する事が可能です。
制御機器とは「高度な制御が可能なPLC」「操作性に優れ省スペース化を可能にするタッチパネル」「ユビキタス環境に適応可能な通信機器」などであり、これらの機器で構築されたシステムはメンテナンス性が向上し管理費の削減はもとよりリアルタイムでの状態監視(遠隔監視)が可能です。
遠隔監視を行う事により近年重要視されている災害管理においても迅速で安全確実な対策運用が可能です。

集中豪雨や津波、風水害時の水門管理上の問題点

  • 管理者は危険区域で水門の操作をする必要がある。
  • 手動操作作業は重労働である。
  • 突発的な災害の対応には、迅速性が要求される。
  • 閉め忘れ、開け忘れがおきる。
  • 災害時には同時に停電対策が必要。
  • 想定される以上の洪水が起きている。

手動ゲート

電動ゲート + 機側制御板

電動ゲート + 西部標準形操作盤 + 計測器

災害時、水位計、流量計にて感知した異常水位・流量の状態に対して、自動的に水門の開閉を行い水位、流量を調整させる動作が可能です。

電動ゲート + 西部標準形操作盤 + 計測器 + 西部ゲートマスター + 計測器

災害時、水位計、流量計による自動運転を行うと共に事務所での作業員による操作ができます。その上、水位、流量、現場の監視が行えます。

電動ゲート + 西部標準形操作盤 + 計測器 + 西部ゲートマスター + 非常電源

停電時においても各種作業が遠隔地より行えます。

対応する一般的な水門

形式 Semflex-
LP
LPM LPH LPS LEC-M LEC-H LRH LTKD LTKD/
SEB
LBH LEC-DM Semflex-
D
LEC-DM LRH-DT HPM
スライドゲート -
ローラーゲート - -
転倒ゲート - - - - - - - - - - -
フラップゲート - - - - - - - - - - -
横引きゲート - - - - - - - - -
流量調節ゲート - - - - - - -

△印は、オプション仕様での追加、特殊設計にて対応可能です。(詳細はお問い合せ下さい。)
○印は、標準仕様にて対応可能です。

機能による種別


形式 Semflex-LP LPM LPH LPS LEC-M LEC-H LRH LTKD LTKD/
SEB
LBH Semflex-D LEC-DM LRH-ED LRH-DT HPM
開閉
能力
(kN)
単動形
10,20,30,
50,75,100
連動形
20,30,50,
75,100,
125,150,
200,250,
300
単動形
20,30,
40,50,75,
100,150,200
連動形
30,40,50,75,
100,150,200,
300,400,600
単動形
10,20,30
連動形
20,30,40
単動形
6,12
連動形
6,12
単動形:
13,7,19,6,
29,4, 49,98,
196, 300,400
連動形:
19,6,29,4,
49, 98,196,
300,400
単動形:13,7,19,6,29,
4,49,98,196
連動形:19,6,29,4,
49,98,196
10、
20、
30
5

200
10

200
5

100
10,20,
30,40,
50
1ドラム
10,20,
30,40
2ドラム
10,20,
30,50,
100,200,
300,400
5、10、20、30 5、10、20、30 4、8、12、30
手動
効率
(%)
標準18
高速55
(オプション)
18 63 24 65 65 69 6 6 19 標準20
高速61
(オプション)
67 73 73 -
電動

自動
運転
- - - - - - -
自重
降下
機能
- - - - -
ダム


施設
基準対応
- - -
水没 - - - - - - - - - -
