電動式自動復帰型 SRH
バルブ駆動装置 パートターンタイプ
電動式自動復帰型 SRH
軽量・コンパクトで取扱いが容易、90度回転の小型バルブアクチュエータ水・空気等の流体制御に使用される90度回転の小型ロータリータイプのバルブアクチュエータです。ビルの空調、地域冷暖房、生産システムに数多く採用されています。
特長
- 本体は、アルミ合金、カバーはエンジニアリングプラスチックを使用し、ウォームギヤとスパーギヤの組合わせで全体がコンパクトになっています。
- ターミナル室はスイッチ部と別室になっており配線スペースを広くとっていますので外部からの リード引込作業が楽に行えます。
仕様
| 形式 | SRH-007 | SRH-020 | SRH-060 | |
|---|---|---|---|---|
| 最大出力トルク（N･m） | 70 | 200 | 600 | |
| 開閉時間（sec/90°）50/60Hz | 12/10 24/20 | 12/10 24/20 | 18/15 36/30 | |
| 電源（v） | 単相 100/110 200/220 | |||
| モータ | 出力（W） | 10 | 40 | 100 |
| 耐熱クラス | E | |||
| サーマルプロテクタ | 内臓 | |||
| スペースヒータ | 8W | |||
| マイクロスイッチ接点容量 | AC250V 5A | |||
| リード引込口 | 2-G1/2 | |||
| 周囲温度 | -10°~50℃ | |||
| 保護構造 | IP55/JPW55 （屋外防水構造） |
|||
| ターミナル | ねじサイズ M3.5×12P |
|||
| 質量（kg） | 4 | 8 | 15 | |

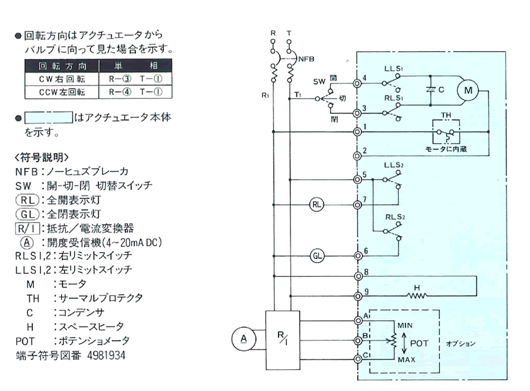

参考結線図
