旋盤シリーズ

弊社は、くし刃形刃物台を採用し、高精度の部品加工に対応しています。
標準機Pシリーズ並びに高精密機HPシリーズ、更にXスライドストローク別、高剛性主軸台を搭載したシリーズ等お客様のニーズに沿った機種をラインナップしております。

高精度の部品加工に対応したくし刃形刃物台

標準機Pシリーズ

SNC-28PU

ビルトイン主軸台を搭載し、X軸、Z軸単独T字形配列構成で、高精度な加工を実現しています。
高剛性ベッドベースを採用し、長時間にわたる寸法の安定性を実現しています。
ガントリーローダにより、非加工時間の短縮をはかり高効率生産を促進します。

SNC-28Pi

SNC-40PU

高剛性主軸台を搭載し、鉄系、焼入れ材の高精度加工が可能です。
ベルト駆動によるMAX6,000min-1の主軸台又はビルトインタイプのMAX10,000min-1の主軸台を搭載、直下型切り粉排出により、切り粉のはけも非常に良くガントリローダ、バーフィーダー等の周辺装置も充実しています。

SNC-30Pi

SNC-28PU

主軸回転速度 100〜10,000min-1
主軸貫通穴径 φ20mm
主軸電動機 1.5kw/2.2kw(連続/15分定格)
X.Z軸最大移動距離 300mmx220mm
早送り速度(X.Z軸) 15m/min
最小設定単位 0.1μm
標準チャック 4インチ
標準加工ワークサイズ φ50mmx30mm
対象ユーザ 家電部品、自動車小物部品、他
NC装置 FANUC 0i-T

SNC-40PU

主軸回転速度 60〜6,000min-1/100〜10,000min-1(ベルト/ビルトイン)
主軸貫通穴径 φ42mm/φ32mm(ベルト/ビルトイン)
主軸電動機(ベルト) 3.7kw/5.5kw(連続/15分定格)
主軸電動機(ビルトイン) 2.2kw/3.7kw(連続/30分定格)
X.Z軸最大移動距離 400mmx260mm
早送り速度(X.Z軸) 12m/min
最小設定単位 0.1μm
標準チャック 6インチ
標準加工ワークサイズ φ80mmx30mm
対象ユーザー 自動車部品、他
NC装置 FANUC 0i-T

高精度HPシリーズ

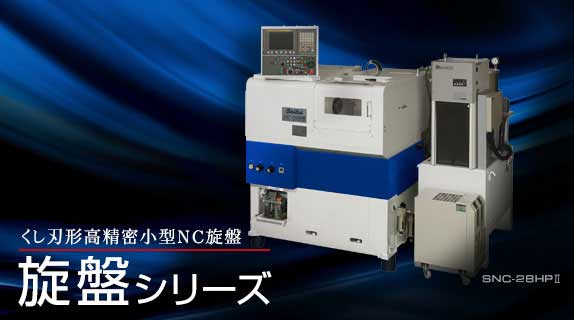

≫SNC-28HPU

寸法公差±0.5μmを達成した高精度マシンです。
最小分解能0.01μm(オプション)、リニアスケールによるフルクローズ制御と高速高精度サーボをマッチングさせた高級上位機種です。
環境変化に対応する為、各発熱部冷却対策と機械温度安定性を実現すべく、各熱伝達対策とクーラント温度制御の向上によりコールドスタートからの寸法変化も含め、長時間加工において±0.5μm以内の寸法変化を達成しました。

SNC-20HPi

SNC-28HPU

主軸回転速度 100〜10,000min-1
主軸貫通穴径 φ20mm
主軸電動機 1.5kw/2.2kw(連続/15分定格)
X.Z軸最大移動距離 300mmx220mm
早送り速度(X.Z軸) 15m/min
最小設定単位 0.1μm(※オプション:0.01μm)
標準チャック 4インチ
標準加工ワークサイズ φ50mmx30mm
対象ユーザー 家電精密部品、自動車小物精密部品、他
NC装置 FANUC 0i-T(※0.01μm仕様の場合:FANUC 32i)

超精密加工機

SNC-20PT/HPT

2スピンドル・2スライドを搭載し、生産性を向上した仕上げ加工機です。
サブミクロン加工精度を長時間安定して維持することが出来ます。
2台連結機に対して、フロアスペースが25%ダウンしています。
作業性を考慮し低い芯高となっています。

SNC-20HPiSP

SNC-20PT/HPT

  PT HPT
主軸回転速度 100〜10,000min-1
主軸貫通穴径 φ20mm
主軸電動機 1.5kw/2.2kw(連続/15分定格)
X.Z軸最大移動距離 220mmx245mm
早送り速度(X.Z軸) 15m/min
最小設定単位 0.1μm
標準チャック 4インチ
標準加工ワークサイズ φ40mmx40mm
対象ユーザ 家電部品、自動車小物部品、他 家電精密部品・自動車小物精密部品、他
NC装置 FANUC 0i-T
